Desmontaje y montaje de la batería de servicio de un Grand C4 Picasso II

ETAI Ibérica, editor de información técnica perteneciente al grupo INFOPRO Digital, explica en una nueva documentación técnica sobre métodos de reparación de equipo eléctrico/alimentación el proceso de desmontaje y montaje de la batería de servicio (con caja de protección y de gestión de las alimentaciones (BPGA)). El vehículo utilizado para este caso es un Citroën C4 Grand Picasso 1.6 HDI de segunda generación (2016-09 ->) con motor BHX/BH01 – DV6FC/DV6FCU.

*La batería es especíﬁca del vehículo, sustituirla por una equivalente.

Desmontaje

Desconectar la batería.
Desmontar (según equipamiento):
- el conjunto caudalímetro y caja de ﬁltro de aire.
- el cuello de entrada de aire.
Separar el dispositivo de mantenimiento de tensión red (según equipamiento).
Desmontar el resonador de entrada de aire (si es necesario).
Desengrapar el soporte de cableado eléctrico en la caja (1). Quitar los tornillos (2).
Separar la caja de protección y de gestión de las alimentaciones (BPGA) (1).

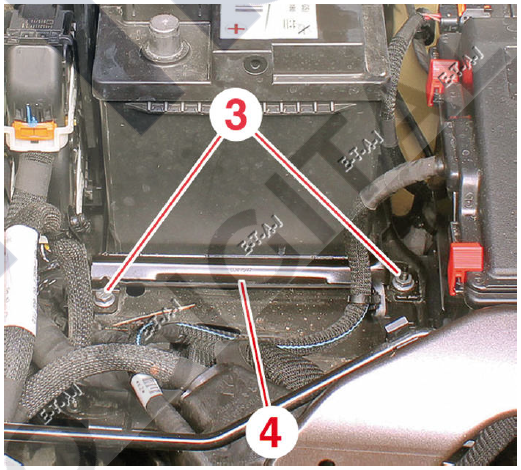

Desmontar:
- los tornillos (3).
- la brida (4).

Desmontar:
- el tornillo (5).
- el soporte (6).

Avanzar la batería (7) (ﬂecha) para acceder a la terminal de masa (8).
Desenroscar la tuerca (9).
Retirar y separar el terminal de masa (8) (signo (-) en la batería).
Desmontar la batería (7).

Montaje

Montar la batería (7).
Volver a conectar el terminal de masa (8) (signo (-) en la batería).
Enroscar la tuerca (9).
Montar:
- el soporte (6).
- el tornillo (5).
- la brida (4).
- los tornillos (3).

*Controlar el posicionamiento de la brida (4)

Para el resto de las operaciones, proceder en el orden inverso del desmontaje.
Volver a conectar la batería.
Controlar el funcionamiento de los diferentes equipos.
